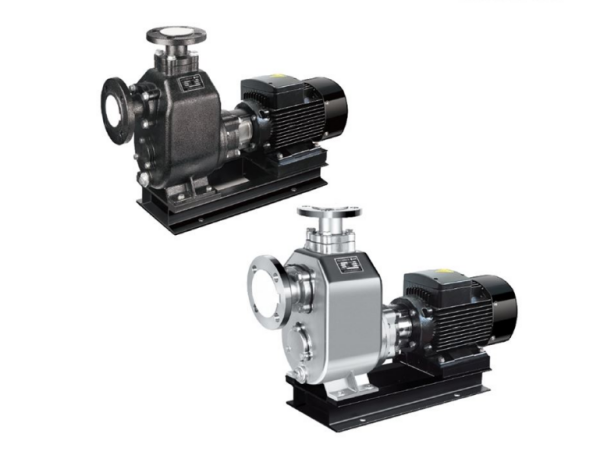

無堵塞自吸式排污泵

使用范圍

介質溫度:0~40℃;

流量范圍:5~100m3/h

介質密度:≤1.2x103kg/m3;

介質酸堿度范圍:pH5~9;

最高環境溫度:+40℃;

最高海拔:1000m;

最大自吸高度:參照性能參數。

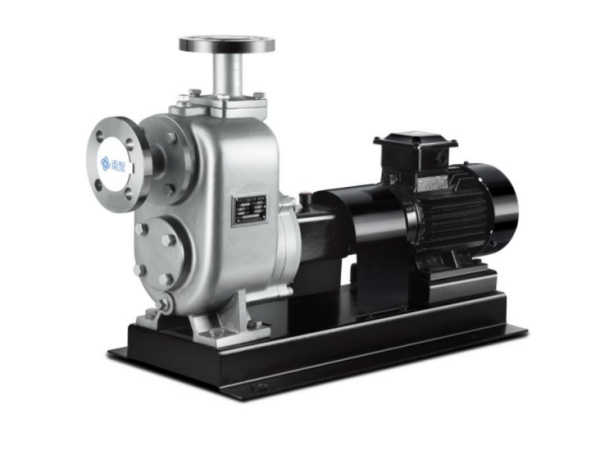

無堵塞自吸式排污泵

結構說明

泵由電機、進口法蘭、出口法蘭、泵頭、泵蓋、葉輪、泵軸、機械密封、泵體等主要零部件組成。

泵關鍵零部件泵體、葉輪、進口法蘭、出口法蘭均采用鑄鐵材質，泵軸采用不銹鋼材質。

泵采用雙端面耐磨機械密封。

安裝說明

1、泵在安裝前應檢查機組緊固件有無松動現象，檢查油室內機油是否足量，泵體流道是否堵塞，以免水泵運行時損壞葉輪和泵體;

2、安裝時管道重量不應加在水泵上，以免使泵變形;

3、安裝時必須擰緊地腳螺栓，以免啟動時振動對泵性能產生影響;

4、為了使用安全和維修方便，在泵的出口管路上安裝一只調節閥及在泵出口附近安裝一只壓力表，保證泵在額定流量下運行，延長泵的使用壽命;

5、吸入管路中的法蘭、閥門等嚴防漏氣或滲漏液體。即吸入管路絕對不能有漏氣現象，否則無法自吸:

6、安裝后撥動泵軸，葉輪應無摩擦聲或卡死現象，否則應拆泵檢查。

啟動

1、泵第一次啟動之前必須注入足量的水(或被輸送液體)。

2、啟動泵之前應檢查:

地腳螺栓是否擰緊;

電網電壓是否正常;

管路連接是否漏水;

進口閥門是否*打開;

若裝有壓力表，檢查壓力表量程是否合適:若裝有壓力開關，檢查啟動和斷開壓力。

3、檢查轉動方向

點動電機，觀察電機風葉轉動方向是否與泵上轉向箭頭一致，即從風葉端看，泵應以順時針?lè)较蜣D(zhuǎn)動。

4、泵啟動次數

啟動頻次:電機功率≤4kW，啟動次數不超過100次/h;電機功率>4kW，啟動次數不超過20次/h。
